液压站厂家上的溢流阀是怎么样的工作原理?

2020-03-10

  溢流阀是维持阀进口压力近于恒定,系统中多余的流体通过该阀回流的压力控制阀。

      液压站溢流阀是一种液压压力控制阀。在液压设备中主要起定压溢流作用,稳压,系统卸荷和安全保护作用。

      定压溢流作用:在定量泵节流调节系统中,定量泵提供的是恒定流量。当系统压力增大时,会使流量需求减小。此时溢流阀开启,使多余流量溢回油箱,保证溢流阀进口压力,即泵出口压力恒定(阀口常随压力波动开启)。

      稳压作用:溢流阀串联在回油路上,溢流阀产生背压运动部件平稳性增加。

      系统卸荷作用:在溢流阀的遥控口串接溢小流量的电磁阀,当电磁铁通电时,溢流阀的遥控口通油箱,此时液压泵卸荷。溢流阀此时作为卸荷阀使用。

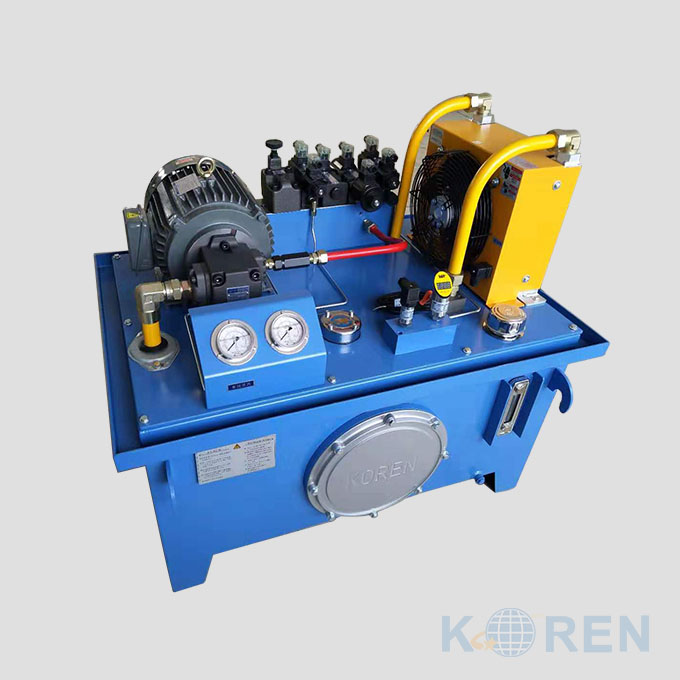

液压站厂家上的溢流阀是怎么样的工作原理?

      安全保护作用:系统正常工作时,阀门关闭。只有负载超过规定的极限(系统压力超过调定压力)时开启溢流,进行过载保护,使液压系统压力不再增加(通常使溢流阀的调定压力比系统工作压力高10%~20%)。

      实际应用中一般有:作卸荷阀用,作远程调压阀,作高低压多级控制阀,作顺序阀,用于产生背压(串在回油路上)。

      溢流阀一般有两种结构:

      1、直动型溢流阀 。

      2、先导型溢流阀。

      对溢流阀的主要要求:调压范围大,调压偏差小,压力振摆小,动作灵敏,过载能力大,噪声小。
